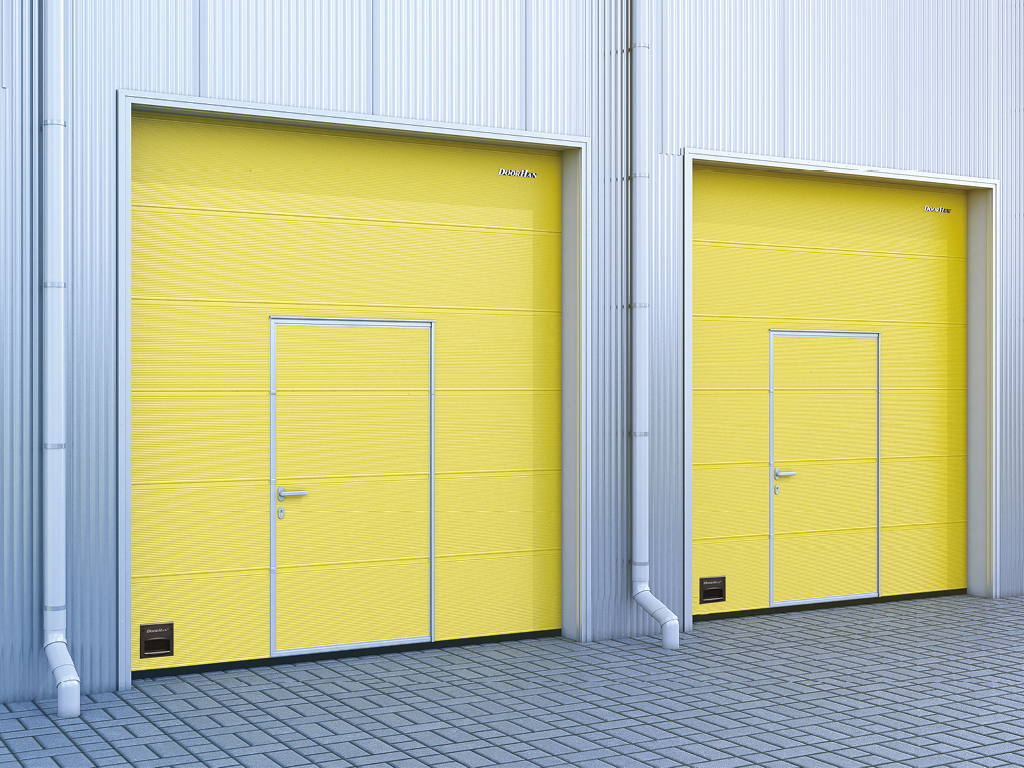

Внешняя сторона секционных ворот
Промышленные секционные ворота серии ISD01 устанавливаются в проемы производственных зданий, складских помещений, цехов, терминалов и прочих промышленных объектов, где они должны отвечать гораздо более жестким требованиям нежели гаражные секционные ворота. Так как промышленные ворота эксплуатируются с высокой интенсивностью, для обеспечения долгосрочной работы без сбоев, они обладают повышенными прочностными характеристиками за счет усиленной конструкции.

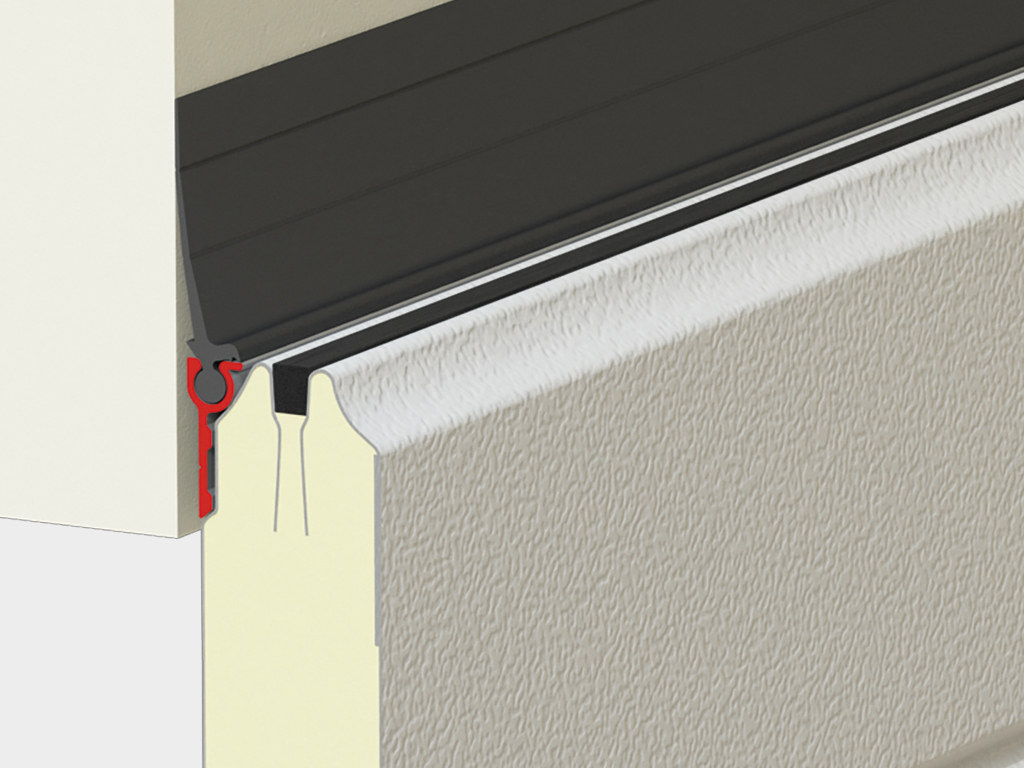

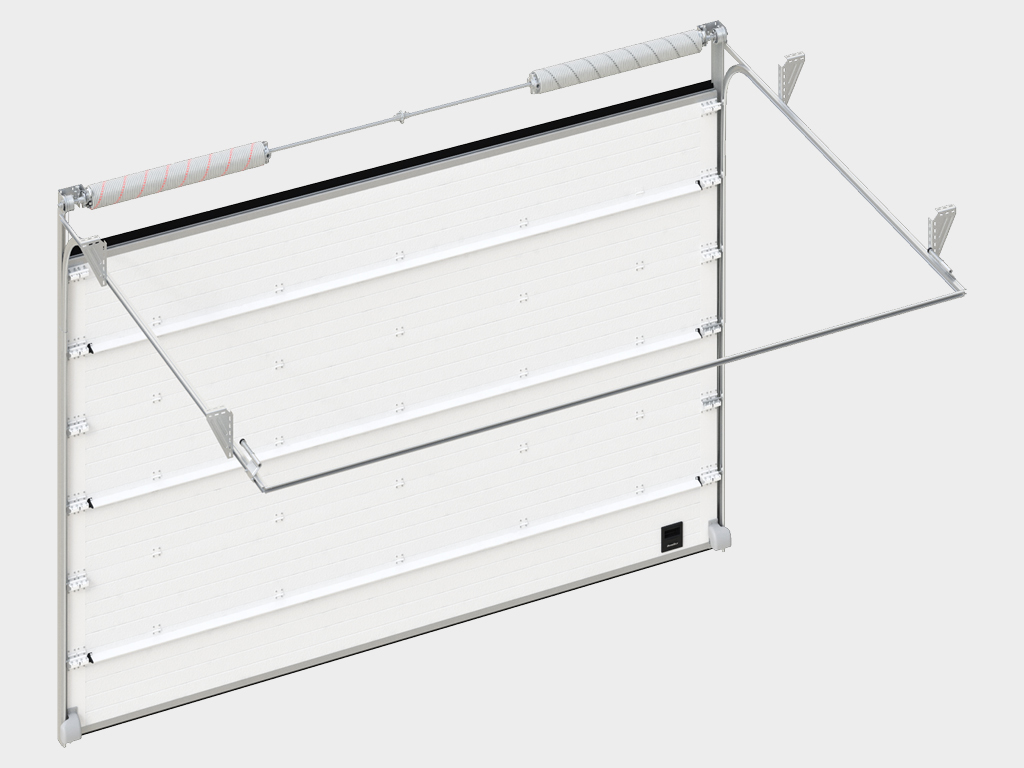

Используемая в воротах система уплотнителей обеспечивает высокую термоизоляцию, что является важной задачей практически для любого промышленного объекта. Для уравновешивания полотна ворот используется торсионный механизм с системой QuickFix, которая позволяет максимально сократить время монтажа.

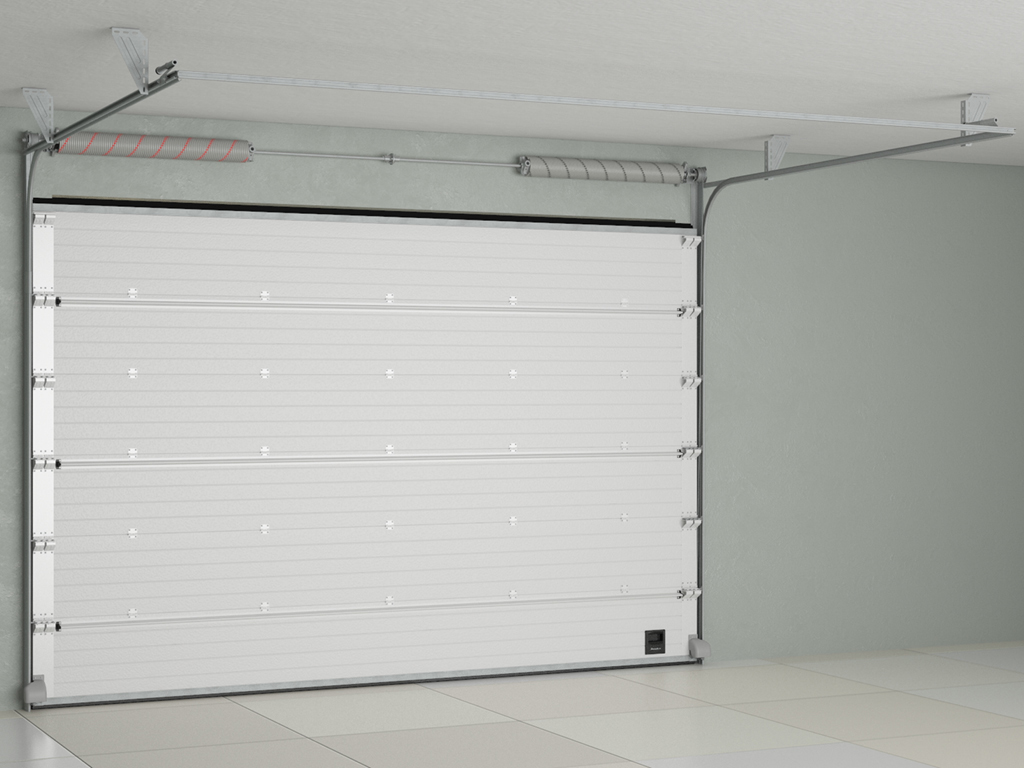

Внутренняя сторона секционных ворот
Преимущества промышленных секционных ворот
1
По-настоящему теплые ворота,
отсутствие «мостика холода»,
надежная герметизация по всему периметру,
идеальны для всех климатических зон
2
Большой выбор исполнения
щитов ворот,
более 100 вариантов в каталоге дизайнерских решений
3
100% российское производство,
ворота полностью изготовлены в России и для России
4
Надежная, отработанная годами конструкция
Дизайн панелей
Тип поверхности панелей

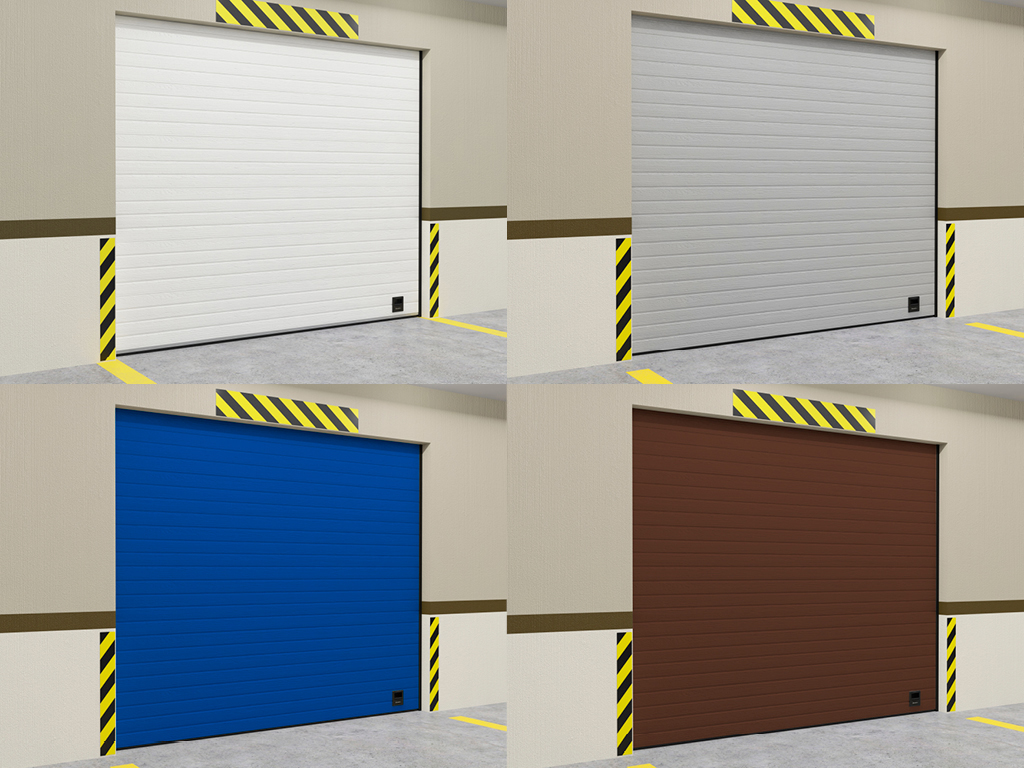

Цвета лицевых поверхностей панелей
RAL 9003 белый
RAL 9006 серебристый
RAL 7004 серый
RAL 1014 бежевый
RAL 6005 зеленый
RAL 5005 синий
RAL 7016 антрацит
RAL 3000 красный
RAL 3005 бордовый
RAL 8017 коричнево-красный
RAL 8014 коричневый
Нестандартный цвет по карте RAL (наценка)
Таблица размеров
| Параметр | Показатель |
|---|---|
| Высота проема, мм | от 2 000 до 8 000 |
| Ширина проема, мм | от 2 000 до 8 000 |
| Притолока, мм | от 150 |
| Пристенки, мм | от 120 |

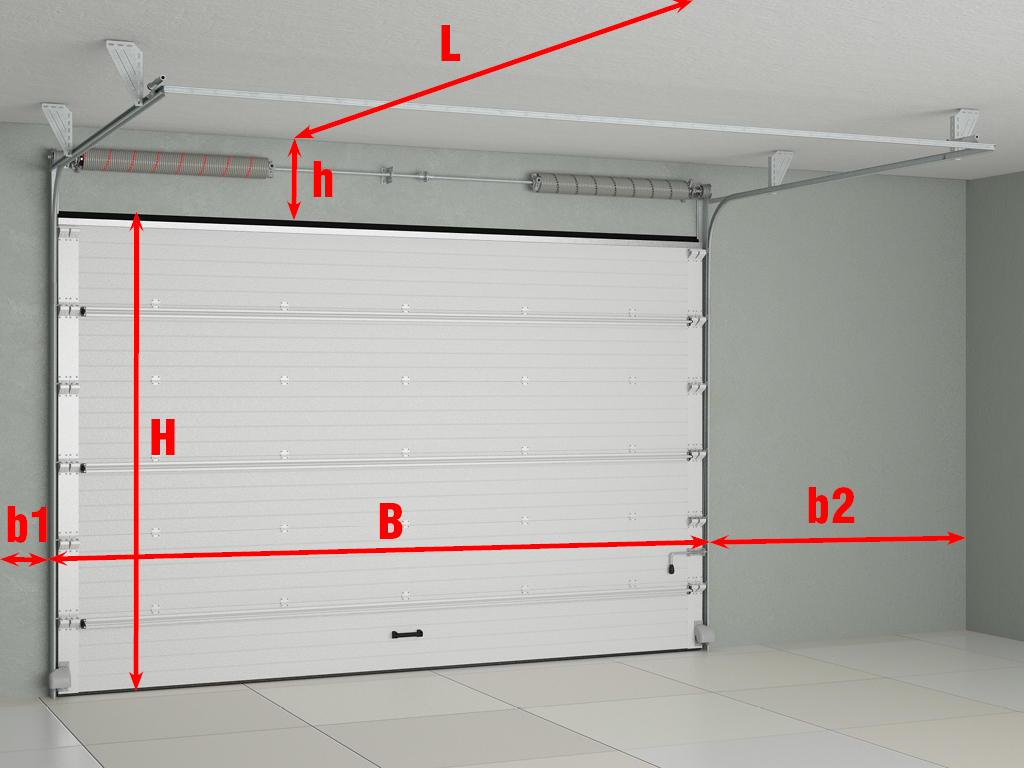

Подготовка строительного объекта
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм.
Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки).
Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
